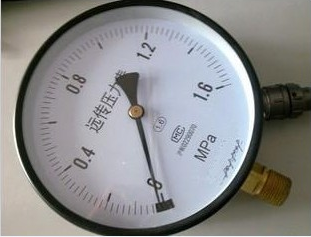

YTZ-150远传压力表

YTZ-150远传压力表

电话:0517-86929068

手机:18915188625

分类:压力表

简介:电阻远传压力表适用于测量对铜及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。因为在仪表内部设置一滑线电阻式发送器,故可把被测值以电量值传至远离点的二次仪表上,以实现集



详细内容:

一、概述
       电阻远传压力表适用于测量对铜及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。因为在仪表内部设置一滑线电阻式发送器,故可把被测值以电量值传至远离点的二次仪表上,以实现集中检测和远距控制。此外,本仪表并能就地指示压力,以便于现场工艺检查。
二、结构原理
       本仪表由一个弹簧管压力表和一滑线电阻式发送器等组成。
       仪表机械部份的作用原理与一般弹簧管压力表相同。由于电阻发送器系设置要齿轮传动机构上,因此当齿轮传动机构中的扇形齿轮轴产生偏转时,电阻发送器的转臂(电刷)也相应地得以偏转,由于电刷在电阻上滑行,使得被测量压力值的变化变换为电阻值的变化,而传至二次仪表上,指示出一相应的读数值。同时,一次仪表也指示出相应的压力值。
三、主要技术参数
       精确度等级:1.6
       发送器起始电阻值:3~20Ω
       发送器满度电阻值:340~400Ω
       发送器接线端①②外加电压不大于6V

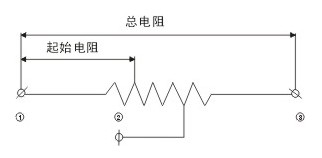

       滑线电阻式发送器接线图

       使用环境条件:-40~60℃,相对湿度不大于85%,且震动和被测(控)介质的急剧脉动应对仪表正常工作无明显影响。
       温度影响:使用温度偏离20±5℃时,其温度附加误差不大于0.4%/10℃。
       重量:1.2kg。
四、测量范围


型号

测量范围

YTZ-150

0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;0~1;0~1.6; 0~2.5;0~4;0~6;0~10;0~16;0~25;0~40 ;0-60

-0.1~0;-0.1~0.15;-0.1~0.3;-0.1~0.5;-0.1~0.9;-0.1~1.5;-0.1~2.4

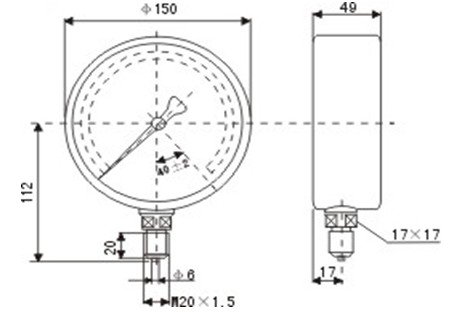

五、外形尺寸
