不锈钢压力表
-
-
电话：0517-86929068
手机：18915188625
分类：压力表
简介：不锈钢压力表由导压系统（包括接头、弹簧管、限流螺钉等）、齿轮传动机构、示数装置（指针与度盘）和外壳（包括表壳、表盖、表玻璃等）所组成。
详细内容：
不锈钢压力表结构原理
不锈钢压力表由导压系统（包括接头、弹簧管、限流螺钉等）、齿轮传动机构、示数装置（指针与度盘）和外壳（包括表壳、表盖、表玻璃等）所组成。外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽侵入。对于在外壳内充液（一般为硅油或甘油）的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。
不锈钢压力表主要技术指标
· 标度范围、精确度等级
| 型 号 |
标度范围MPa（Hg~Psi） |
精度度等级 |
|
Y-60B-F |
0~0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4.6、 |
2.5 |
|
Y-100B-F |
0~0.06、0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60、100、160、250 |
1.6
|
注：括号内的标度范围和精度等级仅供特殊订货。
型号表示
使用环境温度：-25~70℃（外壳内充液）
-40~70℃（外壳内不充液）
温度影响：不大于0.4%/10℃（使用温度偏离20±5℃）
抗工作环境振动：V·H·4级（外壳内充液）
V·H·3级（外壳内不充液）
外壳防护等级：IP64
重量：0.2kg （Y-60B-F）
0.6kg （Y-100B-F）
1.0kg （Y-150B-F）
· 导压系统及外壳等材质
|
零件名称 |
材 料 牌 号 |
|
|
Y-60B |
Y-100B、Y-150B |
|
|
接 头 |
0Cr18Ni9（304） |
0Cr17Ni12Mo2（316） |
|
弹簧管 |
0Cr18Ni9 Ti（321） |
0Cr17Ni12Mo2（316） |
|
外 壳 |
0Cr18Ni9 |
|
|

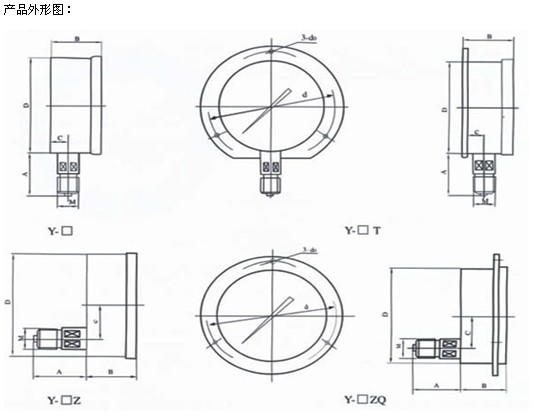

D |
d0 |
d1 |
H1 |
H2 |
L |
L1 |
L2 |
接头螺纹d |
|
60 |
76 |
4.5 |
≤60 |
/ |
14 |
36 |
66 |
M14×1.5；各种1/4″ |
|
100 |
116 |
4.8 |
≤100 |
≤35 |
20 |
50 |
98 |
M20×1.5； |
