1、应用

    装配式热电阻通常和显示仪表、记录仪表、电子计算等配套使用。直接测量各种过程中的-200°C~500°C范围内液体、蒸汽和气体介质以及固体表面温度。



2、特点

·压簧式感温元件，抗振性能好；

·毋须补偿导线，节省费用；

·测温精度高；

·机械强度高，耐压性能好；

·进口薄膜电阻元件，性能稳定。



3、工作原理

   热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。



4、主要技术参数

 产品执行标准

  IEC751

  JB/T18622-1997

  JB/T8623-1997



5、常温绝缘电阻

   热电阻在环境温度为15—35°C，相对湿度不大于80%，试验电压为10—100V（直流）电极与外套管之间的绝缘电阻>100MΩ。



6、测量范围及允差



型  号	分 度号	测温范围	精度等级	允许误差
WZP	Pt100	-200-+500	A级	±(0.15+0.002) ltl
			B级	±(0.30+0.005) ltl
WZC	Cu50  Cu100	-50-+100	---	±(0.30+0.005) ltl

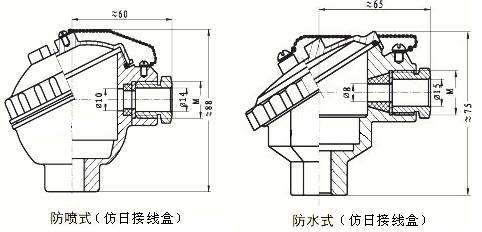

7.接线盒形式

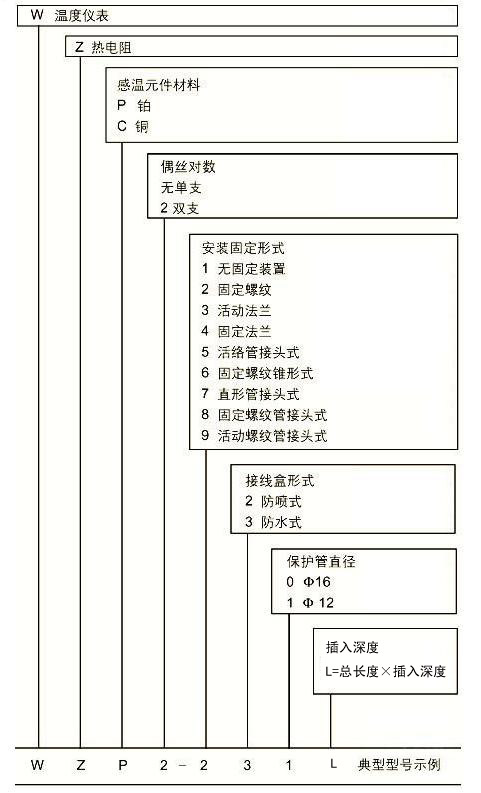

8.装配式热电阻选型
