分类：热电阻

1、应 用

     通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种过程中的-200℃—500℃范围内液体，蒸汽和气体介质以及固体表面温度。



2、特 点

    ·热响应时间少，减小动态误差；

    ·直径小，长度不受限制；

    ·测量精度好；

    ·进口薄膜电阻元件，性能稳定；



3、工作原理

     铠装热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。



4、主要技术参数

     产品执行标准

     IEC751

     JB/T8623-1997

     JB/T8622-1997



5、偶丝直径材料

偶丝形式	单支式	双支式
套管直径	Φ3 Φ4 Φ5 Φ6 Φ8	Φ4  Φ5 Φ6 Φ8
套管材质	1Cr18Ni9Ti	1Cr18Ni9Ti



6、常温绝缘电阻

     热电阻在环境温度为15—35°C，相对湿度不大于80%，试验电压为10—100V（直流）电极与外套管之间的绝缘

电阻>100MΩ。



7、测温范围及温差

型  号	分 度 号	测温范围°C	精度等级	允  差
WZPK	Pt100	-200­­-+500	A级	±（0.15+0.002 ltl）
WZPK	Pt100	-200­­-+500	B级	±（0.30+0.005ltl）



8、热响应时间

套管直径	热响应时间
Ф3	≤3
Ф4	≤5
Ф5	≤8
Ф6	≤12
Ф8	≤15

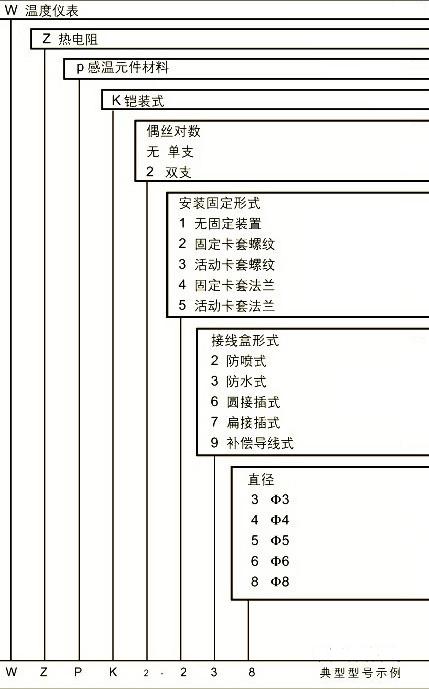

铠装热电阻选型
