分类：热电偶

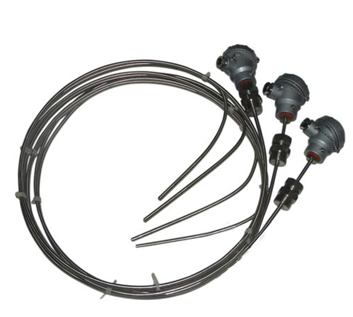

1、应 用

    通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种过程中的0°C~1300°C范围内液体，蒸汽和气体介质以及固体表面温度。



2、特 点

   ·热响应时间少，减小动态误差；

   ·可弯曲安装使用；

   ·测量范围大；

   ·机械强度高，耐压性能好；



3、工作原理

     铠装热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。



4、主要技术参数

     产品执行标准

     IEC584

     IEC1515

     GB/T16839-1997

     JB/T5582-91



5、测量范围及允差



型号	分度号	允差等级
		I		II
		允差值	测温范围°C	允差值	测温范围°C
WRNK	K	±1.5°C	-40~+375	±2.5 °C	-40~+333
		±0.004ltl	375~1000	±0.0075 ltl	333~1200
WRMK	N	±1.5°C	-40~+375	±2.5°C	-40~+333
		±0.004 ltl	375~1000	±0.0075 ltl	333~1200
WREK	E	±1.5°C	-40~+375	±1.5°C	-40~+333
		±0.004 ltl	375~800	±0.004 ltl	333~900
WRFK	J	±1.5°C	-40~+375	±1.5°C	-40~+333
		±0.004 ltl	375~750	±0.004 ltl	333~750
WRCK	T	±1.5°C	-40~+125	±1°C	-40~+133
		±0.004 ltl	125~350	±0.0075 ltl	133~1000
WRPK	S	±1°C	0~+1100	±2.5°C	0~600
		±[0.003(t-1100)]	1100~1600	±0.0025 ltl	600~1600



6、常温绝缘电阻

     铠装偶在环境温度为20±15°C，相对湿度不大于80%试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000MΩ。

即1m长的试样的绝缘电阻为1000MΩ；

10m长的试样的绝缘电阻为100 MΩ；



7、偶丝直径及材料



偶丝形式		单支式	双支式
套管直径		Ф2 Ф3 Ф4 Ф5 Ф6 Ф8	Ф3 Ф4 Ф5 Ф6 Ф8
套管材质	E﹑J﹑T	1Cr18Ni9Ti	1Cr18Ni9Ti
	K﹑N	1Cr18Ni9Ti GH3030	1Cr18Ni9Ti GH3030
	S	GH3039	GH3039

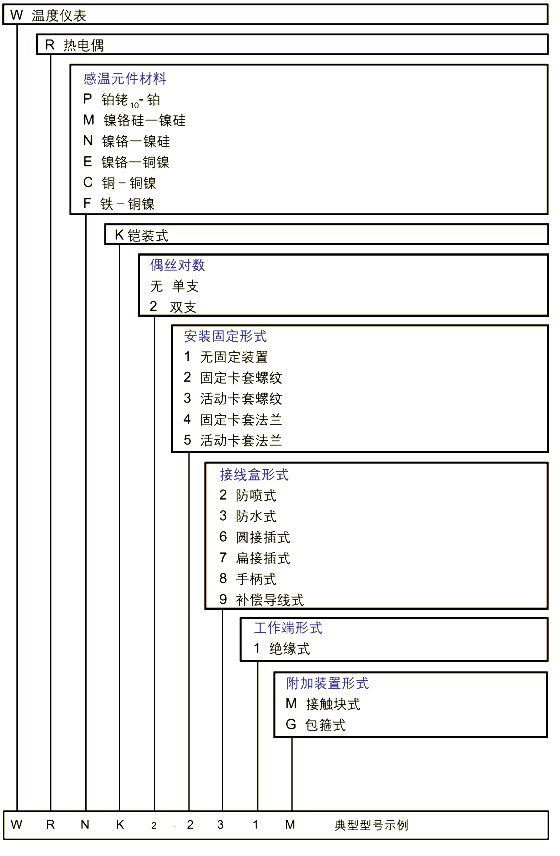

8、型号及规格:
