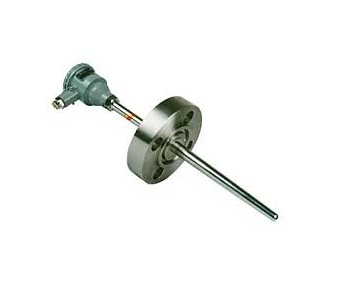

高温高压热电偶
-
-
电话：0517-86929068
手机：18915188625
分类：热电偶
简介：适合于石油、化工等过程中的高温高压场所的温度测量与控制。是炼油厂、高压聚乙烯等不可缺少的温度装置。
1、应用
适合于石油、化工等过程中的高温高压场所的温度测量与控制。是炼油厂、高压聚乙烯等不可缺少的温度装置。
2、主要技术参数
电气出口：M20x1．5,NPT1/2
连接尺寸：M20x1．5, NPT1/2
防护等级：IP65
隔爆等级：d‖BT4, d‖CT5
公称压力：15-40MPa
3、型号及规格
| 型 号 | 分 度 号 | 测温范围℃ | 热响应时间 | 保护管材料 | 规格 Lxl |
|
WRNG-430 WRN2G-430 |
K | 0-800 | ＜180S | 1Cr18Ni9Ti |
380x150 430x200 480x250 530x300 580x350 630x400 680x450 |
|
WREG-430 WRE2G-430 |
E | 0-600 | |||
|
WRNG-440 WRN2G-440 |
K | 0-800 | |||
|
WREG-440 WRE2G-440 |
E | 0-600 |
(1) 热电偶I级按协议订货；
(2) 保护管其余材质按协议订货；
(3) 型号430为防水式，型号440为隔爆式。
4、保护管材质及选用
| 材 质 | 使 用 温 度℃ |
特 点 及 用 途 |
| 1Cr18Ni9Ti | -200—800 | 具有高温耐蚀性，通常为一般耐热钢使用 |
| 304 | -200—800 | 低碳含量，具有良好耐晶间腐蚀性，通常作为一般耐热钢使用 |
| 316 | -200—750 | 低碳含量，具有良好耐晶间通常作为耐热钢使用 |
| 316L | -200—750 | 超低碳含量，具有良好耐晶间腐蚀性，通常作为耐热钢使用 |
| 310S | -200—1000 | 具有高温抗氧化性，耐腐蚀性，通常作为耐热钢使用 |
| GH3030 | 0—1100 | 镍基高温合金钢，具有优良抗氧化性，耐腐蚀性，通常作为耐热钢使用 |

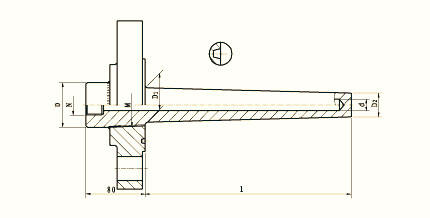

5、套管形式选择
法兰可选择900（PN15）—2500LB（PN40）RJ等不同形式。
| 代 号 | N | M | D | d | D1 | D2 |
| A | M20x1．5(NPT1/2) | NPT1″ | Φ34 | Φ9 | Φ23 | Φ18 |
| B | NPT11/4″ | Φ45 | Φ9 | Φ28 | Φ23 |
