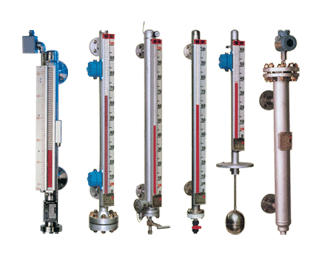

磁翻板液位计
-
-
电话：0517-86929068
手机：18915188625
分类：磁翻板液位计
简介：磁翻板液位计根据浮力原理和磁性耦合作用而成。
概述
UHZ-A系列磁翻板液位计，，可用于各种塔、罐、槽、球形容器和锅炉等设备的介质液位测量。该磁翻板液位计系列可以做到高密封、防泄漏和适应高压、高温、腐蚀性条件下的液位测量。全过程测量无盲区，显示醒目，读数直观，且可配备夜光显示。特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒、有害、强腐蚀性介质，更能显示其优越性。因此，它比传统的玻璃管式，板式液位计有、安全性。
侧装式磁翻板液位计的zui显著特点是液体介质与指示部分隔离，所以在任何情况下都耐用，而且各种型号的液位计配上液位报警、控制开关，可实现液位或界位的上、下限液位报警控制或联锁；配上干簧芯片组液位变送器，可将液位、界位信号转换成二线制4~20mADC标准信号，传输给计算机、调节器、液位数显仪，实现远距离指示、检测、记录与控制，该系列液位计用于：石油、化工、冶金、制药、食品、电力等各种过程中的液位测量与控制。
工作原理
液位计根据浮力原理和磁性耦合作用而成。当容器中的液位升降时，液位计导管中的浮子也随之升降，浮子内的磁钢通过磁耦合传递到现场指示器，驱动红或白翻柱翻转180°，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。
选型标记
|
UHZ-A |
磁翻板液位计 |
||||||||||||
|
|
A |
侧装式（侧侧式） |
|||||||||||
|
B |
侧顶式 |
||||||||||||
|
C |
侧底式 |
||||||||||||
|
D |
顶底式 |
||||||||||||
|
E |
顶装式 |
||||||||||||
|
F |
底装式 |
||||||||||||
|
|
□ |
公称压力 |
|||||||||||
|
|
RF |
密封面形式：突面（可省略） |
|||||||||||
|
M |
密封面形式：凸面 |
||||||||||||
|
|
-DN□ |
法兰通径DNXX(缺省为DN20) |
|||||||||||
|
|
-□ |
中心距mm |
|||||||||||
|
|
-□ |
介质密度g/mm3 |
|||||||||||
|
|
-□ |
介质温度℃ |
|||||||||||
|
|
A |
普通型 |
|||||||||||
|
B |
夹套型 |
||||||||||||
|
C |
地下型 |
||||||||||||
|
D |
防霜型 |
||||||||||||
|
E |
衬里型 |
||||||||||||
|
F |
真空型 |
||||||||||||
|
|
F |
磁翻板 |
|||||||||||
|
H |
磁翻柱 |
||||||||||||
|
|
321 |
1Cr18Ni9Ti(321) |
|||||||||||
|
304 |
0Cr18Ni9(304) |
||||||||||||
|
316L |
00Cr17Ni14Mo2(316L) |
||||||||||||
|
|
□ |
无（省略） |
|||||||||||
|
A |
上限 |
||||||||||||
|
B |
下限 |
||||||||||||
|
C |
上下限 |
||||||||||||
|
|
-Y |
远传4-20mADC |
|||||||||||
|
UHZ-A |
A |
2.5 |
M |
-DN20 |
-1700 |
-0.8 |
-80 |
A |
H |
304 |
C |
-Y |
|
