2088压力变送器

2088压力变送器

电话:0517-86929068

手机:18915188625

分类:压力变送器

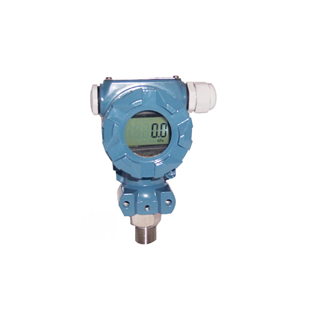

简介:MF-2088数显防爆压力变送器/传感器(进口芯片)性能可靠。


产品概述

   MF-2088数显防爆压力变送器/传感器(进口芯片)性能可靠。壳体采用隔离防爆设计,电路本安防爆设计另加数显表头实现现场显示。芯体扩散硅进口芯片,电路信号隔离放大,截频干扰设计(抗干扰能力强,防雷击)过压保护,限流保护,抗冲击,防腐等设计,MF-2088数显防爆压力变送器/传感器(进口芯片)在防爆场合实践应用中获得厂家及客户的高度评价。

工作原理



       压力传感器是在单晶硅片上扩散上一个惠斯通电桥,电压阻效应是桥壁电阻值发生变化,产生一个差动电压信号。此信号经专用放大器,再经电压电流变换,将量程相对应的信号转化成标准4~20mA/0~5VDC/0~10VDC信号。





扩散硅压力变送器特点



1.性价比chao高
2.宽电压设计
3.抗冲击设计
4.高精度、高稳定
5.安装灵活,使用方便
6.体积小、重量轻、抗震动
7.接线反向和过压保护,限流保护
8.信号隔离放大,截频干扰设计,抗干扰能力强,防雷击,防腐蚀。

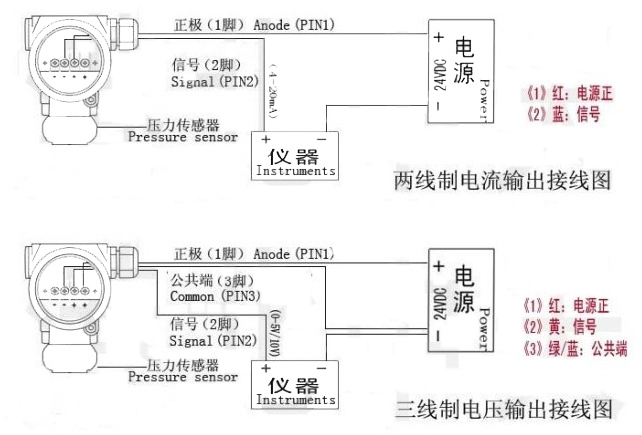

 接线图



技术参数



测量介质:   气体液体(对不锈钢没有腐蚀的气体或液体)
防爆类型:   本安防爆隔离防爆
测量介质:   气体液体
测量范围:   -0.1~20MPa(量程任选)
压力类型:   负压或表压(出厂默认表压)
精度等级:   ±0.2% F.S
连接方式:    M20*1.5   G1/4   G1/2
长期稳定性:±0.1% F.S/年
温度漂移:    ±0.01%FS/℃
供电范围:   12~36VDC
输出信号:   《普通型》4~20mA  或 0~5VDC 或 0~10VDC 或 1-5VDC等
                       《显示型》4~20mA  或 1-5VDC
介质温度:   -40~85℃
环境温度:   -40~85℃
超压:           200%
防护等级:   IP65
采样频率:   ≤2ms
探头材料:   隔膜316S,过程接头1Cr18Ni9Ti  ,2088壳铝制
负载能力:  (电流型)250~1425Ω(电压型)≥2KΩ

压力单位换算



0.1Mpa(兆帕)=100Kpa(千帕)=1bar(巴)≈0.98atm(标准大气压)≈ 1kgf/cm2(公斤力/厘米2) ≈14.5psi





注意事项



1.当收到产品时请检查包装是否完好,并核对变送器型号和; 规格是否与您选购的产品相符;
2.禁止测量弱酸性以上的酸性介质(PH6以下),简单识别方法手可以接触即可;
3.传感器属于器件,用户在使用时请不要自行拆解,更不能碰触膜片,以免照成产品损坏。
