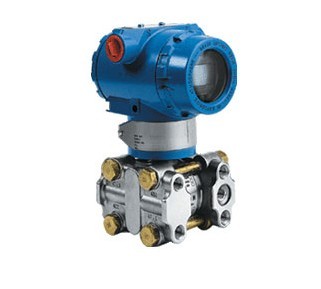

分类：差压变送器

工作原理

    压力传感器是在单晶硅片上扩散上一个惠斯通电桥，电压阻效应是桥壁电阻值发生变化，产生一个差动电压信号。此信号经专用放大器，再经电压电流变换，将量程相对应的信号转化成标准4~20mA/0~5VDC/0~10VDC信号。

压力变送器特点

由于采用了微处理器而使灵活性增大、功能增强
具有较强的自诊断能力
零点和量程调整互不影响
兼有完善的远程和就地设定、调校功能
二线制，符合HART协议可与HART协议终端通信而不中断输出
采用数字化补偿技术对温度及静压进行补偿
稳定性能好，精度高，阻尼可调，抗单向过载能力强
无机械传动部件，维修工作量少，坚固抗振
全部通用件，方便维护
触介质的膜片材料可选，可全天候使用

技术参数

测量范围：G:0…0.15～41370kpa、A：0…6.2～6890kpa
输出信号：4~20mA输出叠加HART®协议数字信号（两线制）
电    源：外部供电24V DC，（电源范围12V~45V）
安    装：隔爆型dⅡCT5,本安型iaⅡCT5
迁移特性：正负迁移后，其量程上、下限均不得超过量程的上限。在zui小量程时，zui大正迁移为0.975URL；zui大负迁移为-URL
温度范围：介质温度-40～104℃,储存温度-40～85℃,整机工作温度-40～85℃/-20～70℃（带数字表头）
相对湿度：0～100%
超压上限：量程为6.89MPa以下的施加0（正压力）~13.8MPa；量程为20.68MPa的施加0（正压力）~31.2MPa；量程为41.37MPa，施加0（正压力）~51.45MPa变送器无损坏。正常工作压力在3.45kPa（正压力）至变送器量程上限，法兰可承受68.9MPa压力
容积变化：小于0.16cm3
阻  尼：时间常数在0.2～32.0s之间可调
启动时间：3s，无需预热
性能指标：在无迁移、316不锈钢隔离膜片及其它标准测试条件下
量 程 比：40：1
精    度：量程为3、4、5
          量程比为1：1到10：1时，为调校量程的±0.1%
      量程比为10：1到40：1时，为±0.05（1+0.1URL/量程）%量程，
          量程为6、7、8、9、0
          量程比为1：1到10：1时，为调校量程的±0.15%
    量程比为10：1到40：1时，为±0.075（1+0.1URL/量程）%量程，
稳 定 性：六个月误差为zui大量程的±0.15%
温度影响：量程为4、5、6、7、8
零点误差为zui大量程的±0.25%/55℃
包括量程和零点的总误差，为zui大量程的0.5%/55℃
注    意：对于量程3、9、0温度误差要加一倍。
超压影响：加压140kgf/cm2后，误差为zui大量程范围的±0.25%
电源影响：小于输出量程的0.005%/V
振动影响：在任意轴向上，频率为200Hz，引起的误差为zui大量程范围的±0.05%/g
负载影响：只要输入变送器的电压高于12V，在负载工作区内无负载影响。
安装影响：zui大可产生不大于0.25 kPa的零位误差，但可校正，对量程无影响,测量本体相对法兰转动无影响
电磁辐射：符合IEC801标准

压力单位换算

0.1Mpa（兆帕）＝100Kpa（千帕）＝1bar（巴）≈0.98atm（标准大气压）≈ 1kgf/cm2（公斤力/厘米2） ≈14.5psi

 注意事项

1.当收到产品时请检查包装是否完好，并核对变送器型号和规格是否与您选购的产品相符；
2.禁止测量弱酸性以上的酸性介质（PH6以下），简单识别方法手可以接触即可；
3.传感器属于器件，用户在使用时请不要自行拆解，更不能碰触膜片，以免照成产品损坏。
