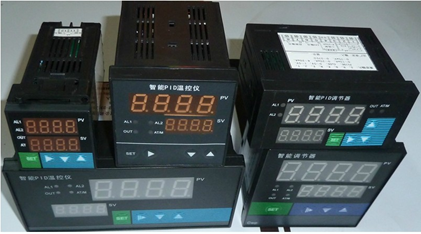

PID调节仪
智能PID调节仪与各类传感器、变送器配合使用,实现对温度、压力、液位、容量、力等物理量的测量显示、智能PID调节仪并配合各种执行器对电加热设备和电磁、电动、气动阀门进行PID调节和控制、报警控制、数据采集、记录。
智能PID调节仪主要技术指标:
基本误差:0.5%FS或 0.2%FS±1个字
分 辨 力:1/20000、14位A/D转换器
显示方式:双排四位LED数码管显示
采样周期:0.5S
报警输出:二限报警,报警方式为测量值上限、下限及偏差报警,继电器输出触点容量 AC220V/3A
控制输出:⑴继电器触点输出
⑵固态继电器脉冲电压输出(DC12V/30mA)
⑶单相/三相可控硅过零触发
⑷单相/三相可控硅移相触发
⑸模拟量4~20mA、0~10mA、1~5V、0~5V 控制输出
通讯输出:接口方式--隔离串行双向通讯接口RS485/RS422/RS232/Modem
波特率--300~9600bps内部自由设定
馈电输出:DC24V/30mA
电 源:开关电源 85~265VAC 功耗4W以下
智能PID调节仪功能特点:
输入功能
自动校准和人工校准功能
手动/自动无扰动切换功能
可选择适应加热或制冷的正/反作用
控制输出信号限幅
智能PID调节仪采用模糊控制理论和传统PID控制相结合的方式,使控制过程具有响应快、超调小、稳态精度的优点,对常规PID难以控制的大纯滞后对象有明显的控制效果
智能PID调节仪增加了30段程序控制功能
选型表
代码 | 说明 | |||||||
XMP | 智能PID调节仪 | |||||||
外型尺寸 | A | 横式160×80×125mm | ||||||
A/S | 竖式80×160×125mm | |||||||
B | 方式96×96×110 mm | |||||||
C | 横式96×48×110 mm | |||||||
C/S | 竖式48×96×110 mm | |||||||
D | 方式72×72×110 mm | |||||||
报警输出 | B□ | B1-1个报警点,B2-2个报警点 | ||||||
控制输出 | N | 无控制输出 | ||||||
L | 继电器控制输出 | |||||||
G | 固态继电器输出 | |||||||
K1 | 单相可控硅过零触发 | |||||||
K2 | 三相可控硅过零触发 | |||||||
K3 | 单相可控硅移相触发 | |||||||
K4 | 三相可控硅移相触发 | |||||||
X1 | 4-20mA输出 | |||||||
X2 | 0-10mA输出 | |||||||
X3 | 1-5V输出 | |||||||
X4 | 0-5V输出 | |||||||
通讯输出 | P | 微型打印机 | ||||||
R | 串行通讯RS232 | |||||||
S | 串行通讯RS485 | |||||||
变送器配电电源 | 无馈电输出 | |||||||
V12 | 带DC12V馈电输出 | |||||||
V24 | 带DC24V馈电输出 | |||||||
供电电源 | 220VAC供电 | |||||||
W | DC24V供电 | |||||||
输入信号 | Sn | 见"输入信号类型表" |
输入类型表
参数提示符 | 输入信号内容 | 参数提示符 | 输入信号内容 |
tc-K | K型 | rtd | 0-400Ω |
tc-S | S型 | 1000 | Pt1000 |
tc-E | E型 | bA1 | BA1 |
tc-b | B型 | bA2 | BA2 |
tc-t | T型 | 0-50 | 0-50mA |
tc-n | N型 | 0-5V | 0-5V |
tc-j | J型 | 1-5V | 1-5V |
P100 | Pt100 | 0-20 | 0-20mA |
C100 | Cu100 | 0-10 | 0-10mA |
Cu50 | Cu50 | 4-20 | 4-20mA |
