一、概述：
   MF-LV威力巴流量计采用了空气动力学原理。
1、用途：
  威力巴流量计适用于气体、液体和蒸汽的精度流量测量。威力巴流量计是一种差压式、速率平均式流量传感器，通过传感器在流体中所产生的差压进行流量测量。威力巴流量计反映流体真实的流速，其精度达到± 1.0，重复性达± 0.1。威力巴的突出优点是：输出一个非常稳定、无脉动的差压信号。
2 、探头的设计特点：
   探头截面形状的探头能产生压力分布，固定的流体分离点；位于探头侧后两边、流体分离点之前的低压取压孔，可以生成稳定的差压信号，并且有效防堵。内部一体化结构能避免信号渗漏，提高探头结构强度，保持长期高精度。
3.威力巴探头防堵塞设计：
   威力巴流量计探头以其防堵设计，摆脱了阿牛巴等插入式流量探头易堵塞的弊端，使均速管流量探头的防堵水平达到了一定的高度。 探头高压取压孔不会被堵探头的前部形成高压区，压力略高于管道静压，阻止了颗粒进入。请注意：在探头的高压取压孔处流体的速度是零，没有物体会进入取压孔。开机时，流体在管道静压作用下，进入弯管，很快形成了压力平衡的状态。当压力平衡状态形成以后，流体在弯管进口处遇到高压，绕道而行，不再进入弯管中。
     威力巴流量计的低压孔实现本质防堵一般情况下，灰尘、沙子和颗粒在涡街力的作用下，集中在探头的后部。这就是为什么秋天的树叶总是集中在背风的房子后面的原因。其它的探头由于低压取压孔取在探头尾部真空区，在涡街力的作用下，探头的低压取压孔很快地被涡流带来的杂质堵死。威力巴流量计的独特设计，使低压取压孔位于探头侧后两边，流体分离点和尾迹区的前部。这种设计从本质上防止了堵塞并且能产生一个非常稳定的低压信号。
4.探头的优点：
● 可测量多种介质，应用范围广泛
● 精度高、量程比大
● 探头取压孔本质防堵
● 测量信号稳定、波动小
● 管道压损低
● 高强度的探头形单片双腔结构
● 安装费用低，基本免维护
● 可以在线安装和检修
5.威力巴均速管流量传感器的特点：
● 稳定的信号
威力巴的低压取压孔位于探头侧后两边、流体与探头分离点之间，远离涡流波动区域。
● 长期高精度
威力巴能够保证精度的长期稳定，这是因为：
⑴. 它不受磨损、污垢和油污的影响。
⑵. 结构上没有可移动部件。
⑶. 设计上排除了堵塞现象的发生。在探头前部，高静压区围绕着探头，使高压取压孔不会被堵塞。zui重要的是，低压孔取在探头侧后两边，流体从表面斜掠而过，保护了低压孔不会被掠动，而其它的探头容易堵塞，因为它们的低压取压孔在杂质聚集的低压波动区域。
● zui低的安装费用
⑴. 只需要进行几英寸的线条焊接，完成安装是非常简单和快捷的。
⑵. 应用专用工具，可以实现带压在线安装。
⑶. 全部的阀和各种仪器的接口只需进行简单的装配，需要非常低的装配费用。
● 非常低的运行费用
⑴.它是一种非收缩节流的设计，作为一种插入式流量探头，威力巴的运行费用是zui低的。
⑵. 威力巴流量计只产生非常低的性压力损耗，典型的少于0.7KPa
⑶. 一个孔板元件所产生的性压力损耗超过14KPa
⑷.与孔板比较，威力巴的能量损耗降低了95。
● 连续工作的威力巴从根本上杜绝了堵的可能，但是在以下情况下，威力巴仍要注意防堵：
⑴. 当引压管泄漏，探头高压平衡区遭到破坏，杂质中直径较小的颗粒就有可能进入取
压孔。
⑵. 当管道处于停产时，由于分子的布朗运动，颗粒小的杂质有可能进入取压孔。
⑶. 系统频繁开停机，在高压区形成的瞬间，颗粒小的杂质有可能进入取压孔，日积月累，就有可能造成探头的堵塞。
⑷. 介质中含有大量的焦油、藻类生物，或者含有纤维状的物质，也有可能造成探头的堵塞。
6 、应用
带阀门的接头威力巴，在仪器的接头处内置仪表截止阀
1 . 使安装和维护更加简单。
2 . 减少装配部件的数量，使硬件连接
成本降低。
快捷的安装系统
快捷插入和拔出
● 密封驱动系统能够避免损坏元件
● 能够分别应用于多个探头的安装
全部安装不超过1 小时
二、主要技术指标：
1、威力巴流量测量系统性能指标
测量精度：± 1 重复精度：± 0.1
适用压力：0～40MPa 适用温度：－ 180℃～＋ 550℃
测量上限：取决于探头强度测量下限：取决于测量zui小差压要求
量 程 比：大于10∶1
适用管径：38mm～9,000mm 圆管、方管
适用介质：满管、单向流动的、单向的气体、蒸汽和粘度不大于1 0 厘泊的液体
威力巴的使用范围及其广泛，它大量用于各种气体、液体和蒸
汽的测量，以下为典型应用介质。
气体/液体/蒸汽
天然气/冷却水/饱和蒸汽
压缩空气/锅炉水/过热蒸汽
燃气/除盐水
气体碳氢化合物/液体碳氢化合物
热空气/低温液体
发生炉气体/导热液体

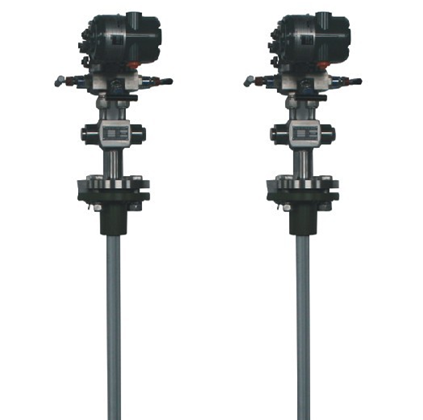

威力巴流量计结构图
