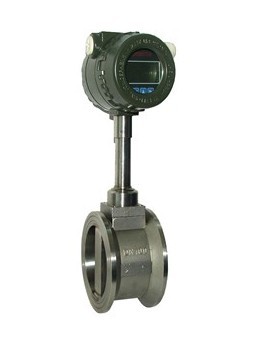

涡街流量计

涡街流量计

电话:0517-86929068

手机:18915188625

分类:涡街流量计

简介:涡街流量传感器是以卡门(Kaman)和斯特劳哈(Strouhsl)有关旋涡的产生和旋涡与流速关系的理论来测量流量的。





一、概述:
MFLUGB型系列智能型涡街流量计 是利用液体振动原理流量计,广泛应用在石油、化工、冶金、造纸等行业流体的计量,该流量计无可动部件,可靠性强、精度高、寿命长,可在很宽的流量范围内测量液体的瞬时流量和累计流量。其不受介质温度、压力、粘度及组分的影响,同时不堵、不卡、不易结垢、耐高温、高压,安全防爆,适用于恶劣环境。流量计分一体化显示和远传显示,并可输出脉冲信号或电流信号与微机联网。
二、主要特点:
1
.结构简单而牢固,无可动部件 。
2
.安装简单,维护十分方便。
3
.检测传感器不直接接触被测介质,性能稳定,寿命长。
4
.输出是与流量成正比的脉冲信号,无零点飘移,精度好。
5
.测量范围宽,量程比可达110
6
.压力损失较小,运行费用低,更具节能意义。
7
.在一定的雷诺数范围内,输出信号频率不受流体物理性质和组分变化的影响,仪表系数仅与旋涡发生体的形状和尺寸有关,测量流体体积流量时无需补偿,调换配件后一般无需重新标定仪表系数。
8
.应用范围广,蒸汽,液体,气体的流量均可测量。
三、工作原理:
涡街流量传感器是以卡门(Kaman)和斯特劳哈(Strouhsl)有关旋涡的产生和旋涡与流速关系的理论来测量流量的。当介质以一定速度流过三角柱体时,在三角柱体两侧后面产生一个交替排列的旋涡带,称之为卡门涡街(见下图)。

    由于旋涡发生体两侧交替产生旋涡,于是在发生体两侧产生压力脉动,从而使检测体产生交变压力,封装在探头体内的压电晶体元件在交变应力的作用下,产生与旋涡同频率的交变电荷信号,放大器将这种电荷信号进行放大、滤波、整形、zui后输出频率与介质流速成正比的脉冲信号(或转换成4 20mA信号),送至积算仪进行处理、显示和控制。

    一定雷诺数范围内(2×1047×106 ),旋涡的释放频率f与流体流速V及旋涡发生体的迎流面宽度d之间关系式为f=St·v/d,式中St 为斯特劳哈数,它是一个无量纲的系数,只要准确测出频率f,就可以求得流体流速v,由v求出体积流量。

四、技术指标:
1
.测量介质:液体、气体、饱和蒸汽、过热蒸汽。
2
.精度等级:液体±1.0%,气体(蒸汽) ±1.5%,插入式±2.5%
3
.工作压力:1.6MPa2.5MPa4.0MPa6.4MPa
4
.介质温度:普通型-40150℃ 中温型-40250℃ 高温型-40350℃
5
.输出信号:三线电压脉冲,低电平01V,高电平 > 4V,占空比50%; 二线制标准电流420mA;三线制标准电流010mA
6
.工作环境:-35℃+60℃,湿度≤95%RH
7
.工作电源:DC12VDC24V
8
.壳体材料:碳钢、不锈钢。
9
.防爆类型:本安型 ExibIICT6


五、涡街流量计流量测量范围

口径DNmm

气体测量范围m3/h

液体测量范围m3/h

15

0-30

0-8

25

8-60

1-12

32

12-100

1.5-20

40

18-180

2.5-30

50

30-300

3-50

65

50-500

6-80

80

70-700

10-125

100

100-1000

15-200

125

150-1500

25-310

150

200-2000

40-445

200

400-4000

90-900

250

600-6000

150-1500

300

1000-10000

200-2000
