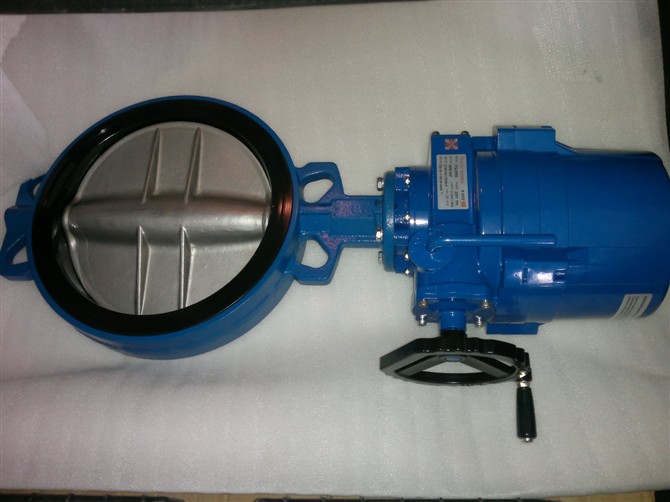

电动调节蝶阀

电动调节蝶阀

电话:0517-86929068

手机:18915188625

分类:调节阀

简介:电动调节蝶阀由ZKJW角行程电动执行机构和蝶阀组成,它与电动单元组合仪表配合使用。具有结构简单、口径大、重量轻、操作方便等优点。广泛应用于冶金、电站石油、化工等部门。


电动调节蝶阀具有结构简单,操作方便、流阻小,额定流量系数大、容易制造大口径。可用于大流量、低压差的场合,也可用于浓浊浆状及悬浮颗粒物的介质调节。

Dn≥250的阀,除能直立安装在水平管道上外,用户可自行改变为平卧安装,可使执行机构与阀分离式安装。ZKJW电动调节蝶阀用于接收调节器或计算机等发出的控制信号,调节不同温度和压力下的流体流量.

结构特点

ZKJW电动调节蝶阀由ZKJW角行程电动执行机构和蝶阀组成,它与电动单元组合仪表配合使用。具有结构简单、口径大、重量轻、操作方便等优点。广泛应用于冶金、电站石油、化工等部门。

技术参数
    公称通径DN50-1400mm
    公称压力MPa 0.6
    介质温度`C 常温-20~+200(铸铁),-40~+250(铸钢),中温-40~+450(铸不锈钢)
    阀体材质 HT200,35,ZG230-450,1Cr18Ni9,ZG1Cr18Ni9Ti,ZG1Cr18Ni12Mo2Ti

执行机构主要技术参数
型号 DJK-110 DJK-210 DJK-310 DJK-410 DJK-510
输入信号 DC~100mA 、 DC4~20mA
输出电阻 200
输出转角° 0~90
输出力矩 N.M 40 100 250 600 1600
电源 220V 、 50HZ

主要技术性能指标
项目 指标值
基本误差 % ± 8.0
回差 % ≤ 6.0
死区 % ≤ 5.0
额定行程偏差 % ± 4.0
允许泄漏 L/H 平行阀板: 2*10 -2 * 阀额定容量、倾斜阀板: 5*10 -3 * 阀额定容量

允许压差与执行机构选型
公称通径 mm 配用执行机构
DKJ-110 DKJ-210 DKJ-310 DKJ-410 DKJ-510 DKJ-610
70° 70° 70° 70° 70° 70°
50 28.1 1.948
80 11.0 0.488
100 7.127 0.252
125 3.19 0.128 8.08 0.325
150 2.21 0.075 5.6 0.189
200 0.983 0.031 2.512 0.079
250         4.05 0.103
300         2.33 0.059
350         1.75 0.037
400             2.684 0.060
450             2.120 0.042
500             1.718 0.031
600             0.927 0.0178
700             0.682 0.0098
800                 1.14 0.020
1000                 0.619 0.0103
1200                     0.504 0.016
1400                     0.0371 0.0106
1600                     0.251 0.0076
1800                     0.177 0.005
1900                     0.151 0.0042
2000                     0.129 0.0036

外形尺寸
公称通径 D1 D A e b L L1 L2 L3 H1 H2 H3 n-d 配执行机构
50   110 245 30   60 92 139 357 55 299 270 4-14 DKJ-210
80 125 150 245 30   60 92 139 357 62.5 299 270 4-18 DKJ-210
100 145 175 245 30 12 60 102 149 357 72.5 299 270 4-18 DKJ-210
125 175 200 245 30 12 60 117 168 357 87.5 299 270 8-18 DKJ-210
150 200 225 245 30 12 60 130 181 357 100 299 270 8-18 DKJ-210
200 255 280 245 30 12 70 172 221 357 127.5 299 270 8-18 DKJ-210
250 310 335 300 36 14 70 197 258 507 155 340 298 12-18 DKJ-310
300 362 395 300 36 14 80 227 283 507 181 340 298 12-23 DKJ-310
350 412 445 300 36 14 80 252 290 507 206 340 298 12-23 DKJ-310
400 462 495 365 45 16 100 296 348 529 231 400 381 16-23 DKJ-410
450 518 550 365 45 16 100 321 271 529 259 400 381 16-23 DKJ-410
500 558 600 365 45 16 100 346 396 529 284 400 381 16-23 DKJ-410
600 755 706 365 45 30 150 480 418 530 377.5 863 482 20-25 DKJ-410
700 860 810 365 45 32 150 530 531 530 430 863 482 24-25 DKJ-410
800 975 920 365 51 34 200 595 586 530 487.5 917 480 24-30 DKJ-510
1000 1175 1120 420 51 36 200 735 721 681 587.5 917 480 28-30 DKJ-510
1200 1400 1340 420 60 45 250 906 980 681       32-34 DKJ-610
1400 1575 1520   60 25 300 965 1012         36-30 DKJ-610
1600 1785 1730   60 25 350 1065 1112         40-30 DKJ-610
1800                           DKJ-610
1900 2100 2020   60 25 350 1217 1315         40-30 DKJ-610
2000       60                   DKJ-610
